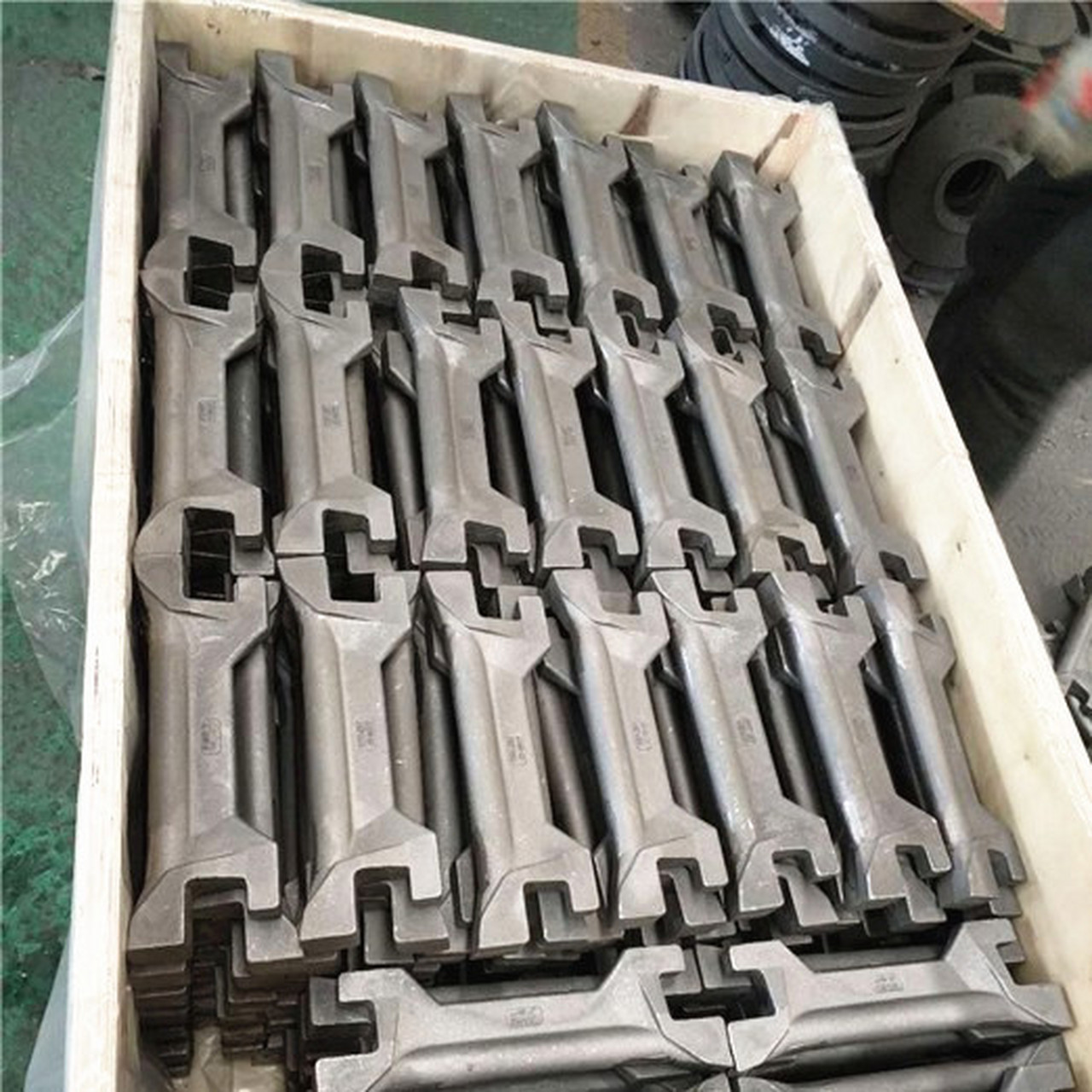

40CrSi17（ZG40Cr17Si2）耐高溫爐篦條與爐篦板——燒結(jié)機(jī)關(guān)鍵耐熱件的優(yōu)選方案

一、概述

傳統(tǒng)普通鑄鐵或低鉻耐熱鋼（如ZG40Cr9Si2）在如此惡劣的冷熱交替、含硫腐蝕性煙氣及礦料沖刷工況下極易氧化、翹曲、斷裂。40CrSi17（國內(nèi)常稱ZG40Cr17Si2，德標(biāo)GX40CrSi17，W-Nr. 1.4740）高鉻硅耐熱鑄鋼，因含Cr≈17%、Si≈1.5～2.5%、C≈0.35～0.45%，在抗氧化性、高溫強(qiáng)度、耐磨性及抗熱疲勞方面取得良好平衡，已成為中高溫段爐篦條、爐篦板的主流升級材質(zhì)之一。

二、40CrSi17（ZG40Cr17Si2）典型化學(xué)成分

高Cr含量促使表面形成致密Cr?O?氧化膜，抑制高溫氧化與氣體腐蝕；Si促進(jìn)SiO?輔助保護(hù)膜生成并強(qiáng)化鐵素體/馬氏體基體；適量C保證碳化物析出以提升耐磨性。

三、主要性能特點(diǎn)

• 優(yōu)異的高溫抗氧化性：在900～1000℃工況下表面生成穩(wěn)定的Cr?O?＋SiO?復(fù)合氧化膜，氧化增重率低，不易出現(xiàn)氧化皮剝落。
• 良好的高溫強(qiáng)度與抗蠕變：長期工作溫度可達(dá)900℃，短時(shí)耐溫約1000℃，高溫下仍保持足夠屈服強(qiáng)度，抵抗燒結(jié)礦重壓引起的蠕變變形。
• 突出的耐磨耐沖刷性：基體上彌散分布高硬度鉻碳化物（M??C?型為主），可抵御高溫?zé)�結(jié)礦、熟料的磨料磨損及高速熱氣流沖刷。
• 抗熱疲勞與抗生長性：鐵素體/馬氏體基體無相變長大傾向，反復(fù)經(jīng)歷"紅熱→冷卻風(fēng)"熱循環(huán)時(shí)不易產(chǎn)生熱裂紋或永久性體積膨脹（組織生長）。
• 適宜的鑄造與熱處理工藝性：可通過消失模或砂型精密鑄造成型，經(jīng)980～1050℃奧氏體化淬火＋650～750℃高溫回火，獲得回火索氏體組織，兼顧強(qiáng)度與韌性。

四、典型應(yīng)用領(lǐng)域

行業(yè)	適用部件	工況說明
黑色冶金	燒結(jié)機(jī)臺車爐篦條（篦條）	承托800～1000℃燒結(jié)礦，受SO?/CO?腐蝕、熱沖擊及礦料磨損
水泥	篦冷機(jī)高溫段篦板、盲板	承受1000～1400℃出窯熟料急冷，要求抗熱剝落與通風(fēng)均勻
有色/化工	鏈篦機(jī)篦條、高溫焙燒爐承載件	中高溫氧化性/弱腐蝕性氣氛下的連續(xù)承載
垃圾焚燒/熱電	爐排片、風(fēng)帽	要求耐熱＋耐含氯/硫煙氣腐蝕

五、與常見篦條材質(zhì)的簡要對比

六、制造與使用建議

• 鑄造工藝：推薦采用消失模鑄造或樹脂砂精密造型，注意設(shè)置合理冒口與冷鐵防止縮孔、冷隔等缺陷。
• 熱處理：鑄件清理后進(jìn)行調(diào)質(zhì)處理（980～1050℃淬/風(fēng)冷＋650～750℃回火），消除鑄造殘余應(yīng)力并獲得強(qiáng)韌基體。
• 裝配維護(hù)：篦條與臺車卡槽間宜保留適當(dāng)熱膨脹間隙，定期檢查篦縫是否糊堵（礦粉黏結(jié)），及時(shí)清理以維持透氣率和冷卻效果。
• 失效監(jiān)控：正常使用壽命通常顯著高于普通低鉻耐熱鋼篦條；若出現(xiàn)早期批量斷裂多提示鑄造缺陷或異常超溫，需排查工況。
